一種普通臥式平面磨床的數控操作裝置
一種普通臥式平面磨床的數控操作裝置
【授權公告號： CN219787709U；申請權利人：北京石晶光電科技股份有限公司;發明設計人：許建峰;】
摘要：
一種普通臥式平面磨床的數控操作裝置，數控裝置包括固定設置在磨床機體上的電控主體機箱，電控主體機箱通過連接管連接人機交互機箱，人機交互機箱上設置觸摸屏、按鈕，觸摸屏、按鈕與PLC通信連接；驅動裝置包括從動同步帶輪、步進電機，步進電機的輸出軸上固定設置主動同步帶輪，主動同步帶輪、從動同步帶輪通過同步帶同步連接，步進電機通過動力電纜與步進電機細分驅動器連接；限位裝置包括前限位行程開關、后限位行程開關、前限位擋塊、后限位擋塊。利用本實用新型可以將普通臥式平面磨床改造成數控化操作裝置，勞動強度大幅降低，尺寸磨削精度能夠達到±0.01mm，安全性得到了徹底解決，提高了效率。
主權項：
1.一種普通臥式平面磨床的數控操作裝置，其特征在于：包括數控裝置、驅動裝置、限位裝置，所述數控裝置包括固定設置在磨床機體上的電控主體機箱，其內部設置PLC、步進電機細分驅動器、電源，電控主體機箱通過連接管連接人機交互機箱，人機交互機箱上設置觸摸屏、按鈕，觸摸屏、按鈕與PLC通信連接，PLC與步進電機細分驅動器、磨床自身液壓系統中控制磨頭縱向往復運動的液壓導向閥門通信連接；驅動裝置包括設置在磨床手輪軸的從動同步帶輪，磨床的手柄箱體上固定設置步進電機，步進電機的輸出軸上固定設置主動同步帶輪，主動同步帶輪、從動同步帶輪通過同步帶同步連接，步進電機通過動力電纜與電控主體機箱內的步進電機細分驅動器連接；限位裝置包括前限位行程開關、后限位行程開關，磨頭上沿磨頭縱向往復運動方向上分布前限位擋塊、后限位擋塊，前限位行程開關位于前限位擋塊移動軌跡所在的直線上，后限位行程開關位于后限位擋塊移動軌跡所在的直線上，前限位行程開關、后限位行程開關通過其對應的信號電纜與PLC通信連接。
要求：
1.一種普通臥式平面磨床的數控操作裝置，其特征在于：包括數控裝置、驅動裝置、限位裝置，所述數控裝置包括固定設置在磨床機體上的電控主體機箱，其內部設置PLC、步進電機細分驅動器、電源，電控主體機箱通過連接管連接人機交互機箱，人機交互機箱上設置觸摸屏、按鈕，觸摸屏、按鈕與PLC通信連接，PLC與步進電機細分驅動器、磨床自身液壓系統中控制磨頭縱向往復運動的液壓導向閥門通信連接；
驅動裝置包括設置在磨床手輪軸的從動同步帶輪，磨床的手柄箱體上固定設置步進電機，步進電機的輸出軸上固定設置主動同步帶輪，主動同步帶輪、從動同步帶輪通過同步帶同步連接，步進電機通過動力電纜與電控主體機箱內的步進電機細分驅動器連接；
限位裝置包括前限位行程開關、后限位行程開關，磨頭上沿磨頭縱向往復運動方向上分布前限位擋塊、后限位擋塊，前限位行程開關位于前限位擋塊移動軌跡所在的直線上，后限位行程開關位于后限位擋塊移動軌跡所在的直線上，前限位行程開關、后限位行程開關通過其對應的信號電纜與PLC通信連接。
2.根據權利要求1所述的一種普通臥式平面磨床的數控操作裝置，其特征在于：所述按鈕包括急停按鈕、自動進刀暫停按鈕、回磨削起始位按鈕、手動連續下降按鈕、手動連續上升按鈕、手動單步退刀按鈕、手動單步進刀按鈕、下刀量加一按鈕、下刀量減一按鈕。
3.根據權利要求1所述的一種普通臥式平面磨床的數控操作裝置，其特征在于：所述從動同步帶輪、主動同步帶輪外壁均勻分布齒槽，主動同步帶輪與從動同步帶輪位于同一平面，同步帶內壁設置與從動同步帶輪、主動同步帶輪外壁齒槽嚙合的齒。
4.根據權利要求1所述的一種普通臥式平面磨床的數控操作裝置，其特征在于：所述手柄箱體上設置罩蓋在同步帶、主動同步帶輪、從動同步帶輪上的防護罩。
5.根據權利要求1所述的一種普通臥式平面磨床的數控操作裝置，其特征在于：所述前限位行程開關、后限位行程開關分布設置在行程開關固定架上，分布方向在水平面上與磨頭縱向往復運動方向垂直，行程開關固定架固定設置在隨磨頭垂直進給的磨床機體上。
6.根據權利要求5所述的一種普通臥式平面磨床的數控操作裝置，其特征在于：所述行程開關固定架位于前限位擋塊、后限位擋塊之間。
7.根據權利要求1所述的一種普通臥式平面磨床的數控操作裝置，其特征在于：所述磨頭上設置擋塊固定架，擋塊固定架上沿磨頭縱向往復運動方向分布前限位擋塊、后限位擋塊。
8.根據權利要求1所述的一種普通臥式平面磨床的數控操作裝置，其特征在于：所述磨床的電磁吸盤上設置用于圍擋限位水晶棒材的橫向擋塊、縱向擋塊，縱向擋塊的長度等于或小于水晶棒材的長度，橫向擋塊、縱向擋塊的高度均小于水晶棒材的高度，并且均采用磁性物質。
一種普通臥式平面磨床的數控操作裝置
技術領域
本實用新型屬于水晶加工技術領域，具體涉及一種用于水晶棒材外形尺寸精確磨削加工的普通臥式平面磨床的數控操作裝置。
背景技術
在水晶產品加工中，需要用到普通臥式平面磨床對水晶棒材的外形尺寸進行精確磨削加工，磨削加工公差精度通常要求在±0.03mm以?xún)?。以往采用的磨削加工方式是半機械化加工，將水晶棒材放置在磨床的工作臺28上，工作臺28上設置電磁吸盤30，用于固定待磨削工件；工作臺28利用磨床自身的液壓系統并在液壓導向閥門的控制下做橫向往復運動，以實現橫向磨削；砂輪22設置在磨頭23上，由電動機驅動旋轉，對水晶棒材進行磨削；磨頭23同樣利用磨床自身的液壓系統并在對應液壓導向閥門的控制下做縱向往復運動，以實現縱向磨削；磨頭23滑動設置在拖板29上，磨頭23通過拖板29與立柱24上的垂直導軌機構連接，以調整磨頭23的高低位置及完成垂直進給，該垂直進給通過磨床上的手柄箱體26上的轉動手輪完成，手柄箱體內設置齒輪組及傳動軸，將手輪的轉動精確調整為拖板及磨頭的垂直進給。在對水晶棒材磨削加工時，砂輪轉動，砂輪在水晶棒材外側垂直進給下刀，工作臺做橫向往復運動，磨頭做縱向往復運動，砂輪靠近并對水晶棒材進行磨削加工。同一批水晶棒材需要進行多次磨削，每一次磨削對應一定數值的垂直進給量，多次垂直進給磨削后實現最終的磨削量。砂輪每一次垂直進給，操作員就需要搖動手輪一次，因為每一次垂直進給量都有限制，垂直進給量不能超出限制范圍，因此，需要記住每一次的垂直進給量，避免垂直進給量超出限制范圍。并且在每一次進給的磨削中，砂輪只能從水晶棒材的外側逐漸靠近水晶棒材來進行磨削，而不能直接抵在水晶棒材上，避免發生危險。在操作過程中，由于人為因素(例如記錯垂直進給量)容易造成垂直進給量不準確，導致廢品率高，同時還存在危險性：如果疏忽將垂直進給量調整過大，輕則工料報廢，重則砂輪破碎飛濺，造成人員傷害。并且采用人工操作磨削水晶，勞動強度大，人工勞動效率非常低。
實用新型內容
為解決上述垂直進給需要手動操作手輪造成廢品率高、存在危險、勞動強度大、勞動效率低的技術問題，本實用新型提供一種普通臥式平面磨床的數控操作裝置。
本實用新型的目的是采用以下技術方案來實現。依據本實用新型提出的一種普通臥式平面磨床的數控操作裝置，包括數控裝置、驅動裝置、限位裝置，所述數控裝置包括固定設置在磨床機體上的電控主體機箱，其內部設置PLC、步進電機細分驅動器、電源，電控主體機箱通過連接管連接人機交互機箱，人機交互機箱上設置觸摸屏、按鈕，觸摸屏、按鈕與PLC通信連接，PLC與步進電機細分驅動器、磨床自身液壓系統中控制磨頭縱向往復運動的液壓導向閥門通信連接；
驅動裝置包括設置在磨床手輪軸的從動同步帶輪，磨床的手柄箱體上固定設置步進電機，步進電機的輸出軸上固定設置主動同步帶輪，主動同步帶輪、從動同步帶輪通過同步帶同步連接，步進電機通過動力電纜與電控主體機箱內的步進電機細分驅動器連接；
限位裝置包括前限位行程開關、后限位行程開關，磨頭上沿磨頭縱向往復運動方向上分布前限位擋塊、后限位擋塊，前限位行程開關位于前限位擋塊移動軌跡所在的直線上，后限位行程開關位于后限位擋塊移動軌跡所在的直線上，前限位行程開關、后限位行程開關通過其對應的信號電纜與PLC通信連接。
進一步的，所述按鈕包括急停按鈕、自動進刀暫停按鈕、回磨削起始位按鈕、手動連續下降按鈕、手動連續上升按鈕、手動單步退刀按鈕、手動單步進刀按鈕、下刀量加一按鈕、下刀量減一按鈕。
進一步的，所述從動同步帶輪、主動同步帶輪外壁均勻分布齒槽，主動同步帶輪與從動同步帶輪位于同一平面，同步帶內壁設置與從動同步帶輪、主動同步帶輪外壁齒槽嚙合的齒。
進一步的，所述手柄箱體上設置罩蓋在同步帶、主動同步帶輪、從動同步帶輪上的防護罩。
進一步的，所述前限位行程開關、后限位行程開關分布設置在行程開關固定架上，分布方向在水平面上與磨頭縱向往復運動方向垂直，行程開關固定架固定設置在隨磨頭垂直進給的磨床機體上。
進一步的，所述行程開關固定架位于前限位擋塊、后限位擋塊之間。
進一步的，所述磨頭上設置擋塊固定架，擋塊固定架上沿磨頭縱向往復運動方向分布前限位擋塊、后限位擋塊。
進一步的，所述磨床的電磁吸盤上設置用于圍擋限位水晶棒材的橫向擋塊、縱向擋塊，縱向擋塊的長度等于或小于水晶棒材的長度，橫向擋塊、縱向擋塊的高度均小于水晶棒材的高度，并且均采用磁性物質。
與現有技術相比，本實用新型的有益之處在于：利用本實用新型可以將普通臥式平面磨床改造成可以進行數控操作的磨床裝置，操作員可通過觸摸屏或按鈕設定各種加工參數，PLC5控制步進電機旋轉，步進電機9帶動手輪軸27轉動，進而帶動磨頭23升降，實現垂直進給；設置多個垂直進給參數，不需要人來記憶參數，可以實現多次垂直進給，達到最終的磨削量，可以避免出現錯誤，減少廢品率；不需要再手動調整手輪，勞動強度大幅降低，同時提高加工效率；由于步進電機運行的精確性，尺寸磨削值都控制在公差范圍內，因此避免了操作員的操作失誤造成的不合格品，尺寸磨削精度能夠達到±0.01mm，這是人工操作無法達到的精度，產品合格率大幅提升；同時，由步進電機實現垂直進給，避免因工作失誤造成進給量過大而發生危險，安全性得到了保證；本實用新型設置兩個限位行程開關，當磨頭運行至縱向的端部，對應的限位行程開關接觸到擋塊，發送信號給PLC5，PLC5控制步進電機9使磨頭進給，使磨頭在此處實現垂直進給，避免在水晶棒材上方垂直進給時發生危險，進一步保證安全，同時PLC5給控制磨頭縱向運動的液壓導向電磁閥門發送信號，使磨頭反向運行，進行下一次進給磨削；操作員操作本裝置更便捷易用，一個操作員可同時看守兩臺設備，提高了生產效率；本實用新型可以實現老式手動臥式平面磨床的自動化改進，提高了水晶棒材平面磨削加工效率、合格率、安全性，降低了勞動成本。
上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，而可依照說明書的內容予以實施，并且為了讓本實用新型的上述和其他目的、特征和優點能夠更明顯易懂，以下特舉較佳實施例，并配合附圖，詳細說明如下。
附圖說明
圖1為本實用新型實施例的總體示意圖；
圖2為圖1中限位裝置的示意圖；
圖3a為圖1中數控裝置的正面示意圖；
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創(chuàng )造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
本實用新型一種普通臥式平面磨床的數控操作裝置的實施例，如圖1至圖5所示，用于對現有普通臥式平面磨床進行改造，以實現對水晶棒材尺寸精確磨削。該裝置包括數控裝置、驅動裝置、限位裝置。
數控裝置包括電控主體機箱1、人機交互機箱2、觸摸屏3、按鈕4、PLC5、步進電機細分驅動器6、電源7、連接管8。電控主體機箱1固定設置在磨床機體25上，其內部設置PLC5、步進電機細分驅動器6、電源7，PLC5與磨床液壓系統中控制磨頭縱向運動的液壓導向電磁閥門連接，以實現與磨頭縱向往復運動聯動，PLC5與步進電機細分驅動器6通信連接，PLC5用于接收設置的信息以及限位裝置傳遞的信息并通過步進電機細分驅動器6控制驅動裝置的運行，步進電機細分驅動器6用于控制驅動裝置中的步進電機9運行，電源7為數控裝置供電。人機交互機箱2通過剛性的連接管8與電控主體機箱1連接，且人機交互機箱2位于該磨床的前側，便于使用人員操作。人機交互機箱2上設置觸摸屏3、按鈕4，觸摸屏3、按鈕4與PLC5通信連接，通信連接的線纜位于連接管8中，實現對線纜的保護。
人機交互機箱2上設置觸摸屏3，用于設置垂直進給量、進給速度、磨削量到達值、當前坐標值等數據。在觸摸屏上設置垂直進給量后，將數據傳遞至PLC5，PLC5通過步進電機細分驅動器6控制步進電機9，使步進電機轉動一定角度，對應的，使磨頭下降對應的距離。通過設置下刀速度，可以控制步進電機轉動速度，進而控制磨頭的下降速度。通過設置磨削值到達量，可以控制磨頭總的垂直進給量，除以單次的垂直進給量，為水晶棒材磨削的垂直進給次數。設置當前坐標值后，可以通過PLC控制步進電機運行，進而改變磨頭與磨床上電磁吸盤之間的距離。
人機交互機箱2上設置的按鈕4包括急停按鈕、自動進刀暫停按鈕、回磨削起始位按鈕、手動連續下降按鈕、手動連續上升按鈕、手動單步退刀按鈕、手動單步進刀按鈕、下刀量加一按鈕、下刀量減一按鈕。急停按鈕用于保證本裝置的安全；按下自動進刀暫停按鈕，可以使磨頭的垂直進給停止，即，使步進電機暫停轉動；按下回磨削起始位按鈕，可以使磨頭上升至初始位置。按下手動連續下降按鈕、手動連續上升按鈕、手動單步退刀按鈕、手動單步進刀按鈕、下刀量加一按鈕、下刀量減一按鈕，可以使步進電機對應連續轉動、連續反向轉動、轉過一定角度、反向轉過一定角度、使觸摸屏中設置的垂直進給量增加對應的單位值、使觸摸屏中設置的垂直進給量減少對應的單位值，從而改變磨頭的位置。

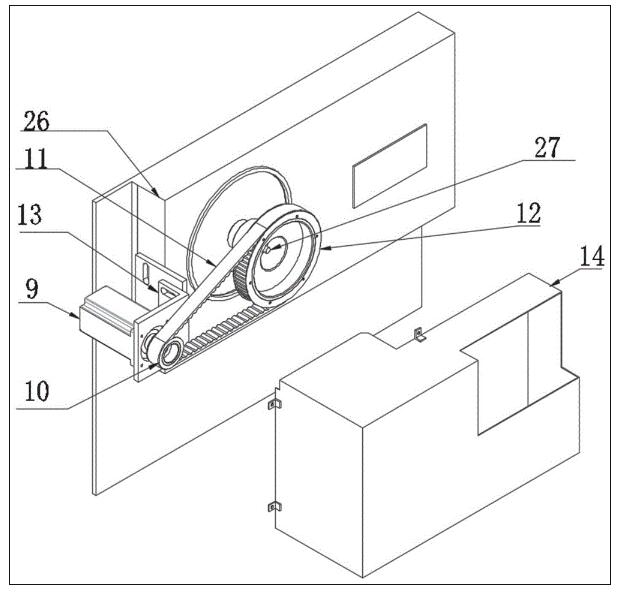

驅動裝置包括步進電機9、主動同步帶輪10、同步帶11、從動同步帶輪12、電機固定架13、保護罩14。步進電機9通過動力電纜與電控主體機箱內的步進電機細分驅動器6連接。手柄箱體26上的手輪軸27去除原有的手輪，然后在手輪位置處固定設置從動同步帶輪12，從動同步帶輪12轉動方向與原手輪轉動方向相同，其外壁均勻分布齒槽。手柄箱體26上通過電機固定架13固定設置步進電機9，主動同步帶輪10固定設置在步進電機9的輸出軸上，主動同步帶輪10與從動同步帶輪12位于同一平面，其外壁均勻分布與從動同步帶輪12形狀相同的齒槽。同步帶11同時設置在主動同步帶輪10和從動同步帶輪12上，同步帶11內壁的齒與主動同步帶輪10、從動同步帶12上的齒槽形狀匹配，使同步帶11與主動同步帶輪10、從動同步帶輪12同時嚙合，使得主動同步帶輪10、從動同步帶輪12能夠精確同步轉動。步進電機9動力通過主動同步帶輪10、同步帶11、從動同步帶輪12作用到手輪軸27上，進而同步到進刀軸上，以控制磨頭的垂直進給運動。PLC接收來自觸摸屏或按鈕的信號，通過控制步進電機9的轉動角度，進而控制手柄軸的轉動角度，進而控制磨頭的垂直進給量。手柄箱體26上設置罩蓋在同步帶11、主動同步帶輪10、從動同步帶輪12上的防護罩14，用以防止雜物進入上述驅動裝置中，避免影響進給的精度。
限位裝置包括前限位行程開關15、后限位行程開關16、前限位擋塊17、后限位擋塊18、行程開關固定架19、擋塊固定架20、信號電纜21。行程開關固定架19固定設置在磨床機體25上，在本實施例中，行程開關固定架19固定在拖板上，與拖板位置相對固定，可以隨磨頭垂直進給而移動。行程開關固定架19上分布設置前限位行程開關15、后限位行程開關16，分布方向在水平面上與磨頭縱向往復運動方向垂直。磨頭上設置擋塊固定架20，擋塊固定架20隨磨頭移動，擋塊固定架20上沿磨頭縱向往復運動方向分布前限位擋塊17、后限位擋塊18。前限位行程開關15位于前限位擋塊17移動軌跡所在的直線上，后限位行程開關16位于后限位擋塊18移動軌跡所在的直線上，行程開關固定架19位于前限位擋塊17、后限位擋塊18之間。前限位行程開關15、后限位行程開關16通過其對應的信號電纜21與PLC5通信連接。
在對水晶棒材進行磨削時，工作臺橫向往復移動，砂輪旋轉，磨頭進給至初始進給位置，開始縱向且向前端的移動，對水晶棒材進行一次磨削，當磨頭帶動前限位擋塊17接觸前限位行程開關15時，說明此時磨頭已經越過工作臺上的水晶棒材并完成對水晶棒材進行一次磨削，同時磨頭已經運行至縱向往復運動的前端部，此時如果進一步垂直進給，不會(huì )與水晶棒材發生撞擊，可以避免發生危險，因此，前限位行程開關15通過信號電纜21給PLC5發送信號，PLC5通過步進電機9控制磨頭垂直進給，同時給磨頭的縱向運動的液壓導向電磁閥門發送信號，調轉磨頭運行方向，使磨頭向后端移動，開始下一次磨削。待后限位行程開關16接觸到后限位擋塊18，磨頭運行至縱向移動的后端部，此時進給不會(huì )發生危險，后限位行程開關16給PLC5發送信號，再一次控制步進電機垂直進給，并使磨頭調轉方向，可以再一次磨削，直到水晶棒材達到設置的最終的磨削量，停止垂直進給。
由于行程開關固定架19固定在磨床機體25上，前限位行程開關15、后限位行程開關16集中設置在同一行程開關固定架19，引出的信號電纜21也可以集中設置，避免電纜雜亂。同時前限位行程開關15、后限位行程開關16位置固定，對應的前限位擋塊17、后限位擋塊18移動，對限位行程開關進行保護，避免拉扯信號電纜21，保證限位裝置的穩定使用。

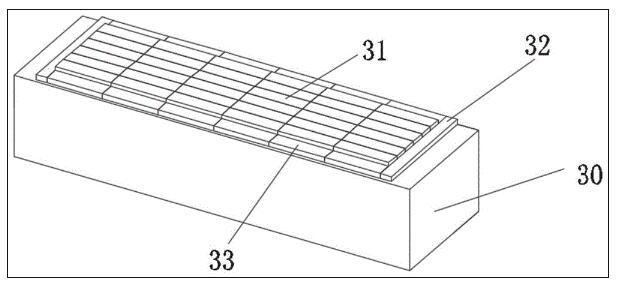

磨床的工作臺28上設置電磁吸盤30，用以固定待磨削的工件。在本實施例中，設置橫向擋塊32、縱向擋塊33，橫向擋塊32長度接近電磁吸盤30的寬度，縱向擋塊33的長度等于或小于水晶棒材的長度，橫向擋塊32、縱向擋塊33的高度均小于水晶棒材的高度，避免磨削時砂輪撞到橫向擋塊32、縱向擋塊33，并且均采用磁性物質制成，便于固定在電磁吸盤30上。
在固定水晶棒材31時，先將水晶棒材31按照圖5所示排列放置在電磁吸盤30上，然后在排列的水晶棒材31兩端放置橫向擋塊32，最后在排列的水晶棒材31兩側放置縱向擋塊33，橫向擋塊32、縱向擋塊33抵在相鄰的水晶棒材上，其內側的水晶棒材31在橫向、縱向上的位置被限制，在磨頭對水晶棒材31磨削時，防止水晶棒材31移動。不同規格的水晶棒材對應不同的擋塊，在磨削水晶棒材時，采用對應的擋塊。
利用本實用新型可以將普通臥式平面磨床改造成可以進行數控操作的磨床裝置，操作員可通過觸摸屏或按鈕設定各種加工參數，PLC5控制步進電機旋轉，步進電機9帶動手輪軸27轉動，進而帶動磨頭23升降，實現垂直進給；設置多個垂直進給參數，不需要人來記憶參數，可以實現多次垂直進給，達到最終的磨削量，可以避免出現錯誤，減少廢品率；不需要再手動調整手輪，勞動強度大幅降低，同時提高加工效率；由于步進電機運行的精確性，尺寸磨削值都控制在公差范圍內，因此避免了操作員的操作失誤造成的不合格品，尺寸磨削精度能夠達到±0.01mm，這是人工操作無法達到的精度，產品合格率大幅提升；同時，由步進電機實現垂直進給，避免因工作失誤造成進給量過大而發生危險，安全性得到了保證；本實用新型設置兩個限位行程開關，當磨頭運行至縱向的端部，對應的限位行程開關接觸到擋塊，發送信號給PLC5，PLC5控制步進電機9使磨頭進給，使磨頭在此處實現垂直進給，避免在水晶棒材上方垂直進給時發生危險，進一步保證安全，同時PLC5給控制磨頭縱向運動的液壓導向電磁閥門發送信號，使磨頭反向運行，進行下一次進給磨削；操作員操作本裝置更便捷易用，一個操作員可同時看守兩臺設備，提高了生產效率；本實用新型可以實現老式手動臥式平面磨床的自動化改進，提高了水晶棒材平面磨削加工效率、合格率、安全性，降低了勞動成本。
盡管已經展示和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
