一種金屬制品用拋光治具
一種金屬制品用拋光治具
【授權公告號：CN219901712U申請權利人：深圳市妙龍科技有限公司;發明設計人：劉濤; 周仕來; 郭華貴;】
摘要：
本實用新型公開了一種金屬制品用拋光治具，涉及金屬制品加工技術領域。包括XY滑臺模組與定位治具，定位治具鎖固于XY滑臺模組上，定位治具包括底板、豎板、頂板、固定板、伺服電機、傳動軸、同步帶輪及氣動卡盤，豎板安裝于底板的兩端，頂板安裝于豎板的頂部，固定板安裝于底板和頂板之間。該金屬制品用拋光治具，通過氣動卡盤夾緊工件，可以保障工件在拋光過程中的固定可靠，利用XY滑臺模組將工件位移至適宜的打磨拋光位上，通過伺服電機帶動傳動軸轉動，從而帶動氣動卡盤上工件旋轉，進而便于對工件進行更大面積的拋光，提高拋光效率和質量，同時采用了多工位加工的方式，可減少加工輔助時間，提高生產效率。
主權項：
1.一種金屬制品用拋光治具，包括XY滑臺模組(1)與定位治具(2)，其特征在于：所述定位治具(2)鎖固于XY滑臺模組(1)上；所述定位治具(2)包括底板(21)、豎板(22)、頂板(23)、固定板(24)、伺服電機(25)、傳動軸(26)、同步帶輪(27)及氣動卡盤(28)，所述豎板(22)安裝于底板(21)的兩端，所述頂板(23)安裝于豎板(22)的頂部，所述固定板(24)安裝于底板(21)和頂板(23)之間，所述伺服電機(25)和傳動軸(26)分別安裝于固定板(24)上，所述同步帶輪(27)分別安裝于傳動軸(26)和伺服電機(25)的輸出軸上，所述傳動軸(26)通過同步帶輪(27)配合同步帶與伺服電機(25)的輸出軸傳動連接，所述氣動卡盤(28)安裝于傳動軸(26)頂端。
要求：
1.一種金屬制品用拋光治具，包括XY滑臺模組(1)與定位治具(2)，其特征在于：所述定位治具(2)鎖固于XY滑臺模組(1)上；
所述定位治具(2)包括底板(21)、豎板(22)、頂板(23)、固定板(24)、伺服電機(25)、傳動軸(26)、同步帶輪(27)及氣動卡盤(28)，所述豎板(22)安裝于底板(21)的兩端，所述頂板(23)安裝于豎板(22)的頂部，所述固定板(24)安裝于底板(21)和頂板(23)之間，所述伺服電機(25)和傳動軸(26)分別安裝于固定板(24)上，所述同步帶輪(27)分別安裝于傳動軸(26)和伺服電機(25)的輸出軸上，所述傳動軸(26)通過同步帶輪(27)配合同步帶與伺服電機(25)的輸出軸傳動連接，所述氣動卡盤(28)安裝于傳動軸(26)頂端。
2.根據權利要求1所述的一種金屬制品用拋光治具，其特征在于：所述XY滑臺模組(1)上固定安裝于T型槽工作臺(3)，所述定位治具(2)鎖固于T型槽工作臺(3)上。
3.根據權利要求1所述的一種金屬制品用拋光治具，其特征在于：所述傳動軸(26)的一端通過軸承安裝于固定板(24)上，且傳動軸(26)均布于固定板(24)上。
4.根據權利要求1所述的一種金屬制品用拋光治具，其特征在于：所述頂板(23)上均布有過孔(29)，所述傳動軸(26)的另一端自過孔(29)向上穿出。
5.根據權利要求4所述的一種金屬制品用拋光治具，其特征在于：所述傳動軸(26)上安裝有氣滑環(210)，且氣滑環(210)位于過孔(29)中。
6.根據權利要求5所述的一種金屬制品用拋光治具，其特征在于：所述氣動卡盤(28)位于頂板(23)上，且氣動卡盤(28)通過氣管與氣滑環(210)相連。
一種金屬制品用拋光治具
技術領域
本實用新型涉及金屬制品加工技術領域，具體為一種金屬制品用拋光治具。
背景技術
目前，人們對于金屬制品的成品要求越來越高，既要求金屬制品能夠滿足使用的要求，同時也需要滿足人們對于外觀審美的要求，而無論是通過壓制還是熔鑄的方法制造，金屬制品的表面都不可避免地會(huì )出現一些參差不齊的瑕疵，部分差別較大的地方會(huì )影響到產品的使用性能，同時也會(huì )影響到成品的美觀程度，故而拋光就成為了金屬制品的制造過程中不可或缺的一步。
現有的金屬制品在拋光時，針對于管件或圓柱件，傳統的固定方式是工人通過手臂進行拿取支撐，并實現后續的拋光，由于手臂長時間懸空，容易出現肌肉酸痛，易影響工人的操作，從而導致金屬制品拋光效率較低的問題。
實用新型內容
本實用新型提供了一種金屬制品用拋光治具，以解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種金屬制品用拋光治具，包括XY滑臺模組與定位治具，所述定位治具鎖固于XY滑臺模組上；
所述定位治具包括底板、豎板、頂板、固定板、伺服電機、傳動軸、同步帶輪及氣動卡盤，所述豎板安裝于底板的兩端，所述頂板安裝于豎板的頂部，所述固定板安裝于底板和頂板之間，所述伺服電機和傳動軸分別安裝于固定板上，所述同步帶輪分別安裝于傳動軸和伺服電機的輸出軸上，所述傳動軸通過同步帶輪配合同步帶與伺服電機的輸出軸傳動連接，所述氣動卡盤安裝于傳動軸頂端。
進一步的，所述XY滑臺模組上固定安裝于T型槽工作臺，所述定位治具鎖固于T型槽工作臺上。
進一步的，所述傳動軸的一端通過軸承安裝于固定板上，且傳動軸均布于固定板上。
進一步的，所述頂板上均布有過孔，所述傳動軸的另一端自過孔向上穿出。
進一步的，所述傳動軸上安裝有氣滑環，且氣滑環位于過孔中。
進一步的，所述氣動卡盤位于頂板上，且氣動卡盤通過氣管與氣滑環相連。
與現有技術相比，本實用新型提供了一種金屬制品用拋光治具，具備以下有益效果：
該金屬制品用拋光治具，通過氣動卡盤夾緊工件，可以保障工件在拋光過程中的固定可靠，利用XY滑臺模組將工件位移至適宜的打磨拋光位上，通過伺服電機帶動傳動軸轉動，從而帶動氣動卡盤上工件旋轉，進而便于對工件進行更大面積的拋光，提高拋光效率和質量，同時采用了多工位加工的方式，可減少加工輔助時間，提高生產效率。
圖2為本實用新型的俯視圖；
圖3為本實用新型的定位治具結構圖。

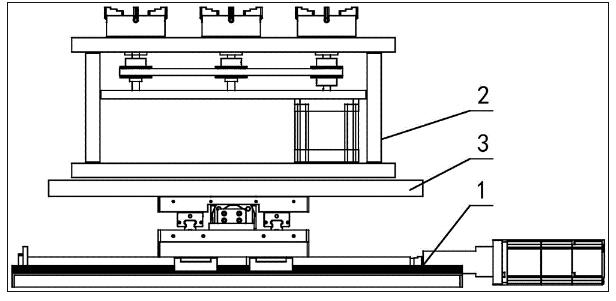

圖中：1、XY滑臺模組；2、定位治具；21、底板；22、豎板；23、頂板；24、固定板；25、伺服電機；26、傳動軸；27、同步帶輪；28、氣動卡盤；29、過孔；210、氣滑環；3、T型槽工作臺。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創(chuàng )造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
請參閱圖1-圖3，本實用新型公開了一種金屬制品用拋光治具，包括XY滑臺模組1與定位治具2，所述定位治具2鎖固于XY滑臺模組1上，通過氣動卡盤28夾緊工件，可以保障工件在拋光過程中的固定可靠，利用XY滑臺模組1將工件位移至適宜的打磨拋光位上，通過伺服電機25帶動傳動軸26轉動，從而帶動氣動卡盤28上工件旋轉，進而便于對工件進行更大面積的拋光，提高拋光效率和質量，同時采用了多工位加工的方式，可減少加工輔助時間，提高生產效率；
所述定位治具2包括底板21、豎板22、頂板23、固定板24、伺服電機25、傳動軸26、同步帶輪27及氣動卡盤28，所述豎板22安裝于底板21的兩端，所述頂板23安裝于豎板22的頂部，所述固定板24安裝于底板21和頂板23之間，所述伺服電機25和傳動軸26分別安裝于固定板24上，所述同步帶輪27分別安裝于傳動軸26和伺服電機25的輸出軸上，所述傳動軸26通過同步帶輪27配合同步帶與伺服電機25的輸出軸傳動連接，所述氣動卡盤28安裝于傳動軸26頂端。
具體的，所述XY滑臺模組1上固定安裝于T型槽工作臺3，所述定位治具2鎖固于T型槽工作臺3上。
本實施方案中，XY滑臺模組1是由直線模組搭建而成的兩軸滑臺，通過步進電機驅動，可實現二維空間運動，T型槽工作臺3是工業量具的一種，主要用來固定定位治具2。
具體的，所述傳動軸26的一端通過軸承安裝于固定板24上，且傳動軸26均布于固定板24上。
本實施方案中，傳動軸26配合同步帶，在伺服電機25的帶動下轉動，從而使工件旋轉，進而便于對工件進行更大面積的拋光。
具體的，所述頂板23上均布有過孔29，所述傳動軸26的另一端自過孔29向上穿出。
本實施方案中，過孔29為避位結構，以便于傳動軸26和頂板23上的氣動卡盤28相連接。
具體的，所述傳動軸26上安裝有氣滑環210，且氣滑環210位于過孔29中。
本實施方案中，氣滑環210也叫氣液旋轉接頭，是專門針對某些需要360°旋轉導電并同時過氣(真空、壓縮空氣等各種氣體)、過液體(液壓油、冷卻液、水等各種液體)，可用于各種需要混合傳輸氣液電的高科技自動化設備。
具體的，所述氣動卡盤28位于頂板23上，且氣動卡盤28通過氣管與氣滑環210相連。
本實施方案中，氣動卡盤28中叫做氣爪的部件，它是主要的工作部分,氣爪種類非常繁多，從二爪到四爪都有許多，氣爪的動力源是來自氣缸，氣缸用來壓縮空氣，空氣受到擠壓就會(huì )推動活塞，通過空氣的加劇和釋放來完成卡盤的加緊到放開的動作，從而實現對工件的夾緊和松開。
在使用時，通過氣動卡盤28夾緊工件，可以保障工件在拋光過程中的固定可靠，利用XY滑臺模組1將工件位移至適宜的打磨拋光位上，通過伺服電機25帶動傳動軸26轉動，從而帶動氣動卡盤28上工件旋轉，進而便于對工件進行更大面積的拋光，提高拋光效率和質量，同時采用了多工位加工的方式，可減少加工輔助時間，提高生產效率。
綜上所述，該金屬制品用拋光治具，通過氣動卡盤28夾緊工件，可以保障工件在拋光過程中的固定可靠，利用XY滑臺模組1將工件位移至適宜的打磨拋光位上，通過伺服電機25帶動傳動軸26轉動，從而帶動氣動卡盤28上工件旋轉，進而便于對工件進行更大面積的拋光，提高拋光效率和質量，同時采用了多工位加工的方式，可減少加工輔助時間，提高生產效率。
盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
【授權公告號：CN219901712U申請權利人：深圳市妙龍科技有限公司;發明設計人：劉濤; 周仕來; 郭華貴;】
摘要：
本實用新型公開了一種金屬制品用拋光治具，涉及金屬制品加工技術領域。包括XY滑臺模組與定位治具，定位治具鎖固于XY滑臺模組上，定位治具包括底板、豎板、頂板、固定板、伺服電機、傳動軸、同步帶輪及氣動卡盤，豎板安裝于底板的兩端，頂板安裝于豎板的頂部，固定板安裝于底板和頂板之間。該金屬制品用拋光治具，通過氣動卡盤夾緊工件，可以保障工件在拋光過程中的固定可靠，利用XY滑臺模組將工件位移至適宜的打磨拋光位上，通過伺服電機帶動傳動軸轉動，從而帶動氣動卡盤上工件旋轉，進而便于對工件進行更大面積的拋光，提高拋光效率和質量，同時采用了多工位加工的方式，可減少加工輔助時間，提高生產效率。
主權項：
1.一種金屬制品用拋光治具，包括XY滑臺模組(1)與定位治具(2)，其特征在于：所述定位治具(2)鎖固于XY滑臺模組(1)上；所述定位治具(2)包括底板(21)、豎板(22)、頂板(23)、固定板(24)、伺服電機(25)、傳動軸(26)、同步帶輪(27)及氣動卡盤(28)，所述豎板(22)安裝于底板(21)的兩端，所述頂板(23)安裝于豎板(22)的頂部，所述固定板(24)安裝于底板(21)和頂板(23)之間，所述伺服電機(25)和傳動軸(26)分別安裝于固定板(24)上，所述同步帶輪(27)分別安裝于傳動軸(26)和伺服電機(25)的輸出軸上，所述傳動軸(26)通過同步帶輪(27)配合同步帶與伺服電機(25)的輸出軸傳動連接，所述氣動卡盤(28)安裝于傳動軸(26)頂端。
要求：
1.一種金屬制品用拋光治具，包括XY滑臺模組(1)與定位治具(2)，其特征在于：所述定位治具(2)鎖固于XY滑臺模組(1)上；
所述定位治具(2)包括底板(21)、豎板(22)、頂板(23)、固定板(24)、伺服電機(25)、傳動軸(26)、同步帶輪(27)及氣動卡盤(28)，所述豎板(22)安裝于底板(21)的兩端，所述頂板(23)安裝于豎板(22)的頂部，所述固定板(24)安裝于底板(21)和頂板(23)之間，所述伺服電機(25)和傳動軸(26)分別安裝于固定板(24)上，所述同步帶輪(27)分別安裝于傳動軸(26)和伺服電機(25)的輸出軸上，所述傳動軸(26)通過同步帶輪(27)配合同步帶與伺服電機(25)的輸出軸傳動連接，所述氣動卡盤(28)安裝于傳動軸(26)頂端。
2.根據權利要求1所述的一種金屬制品用拋光治具，其特征在于：所述XY滑臺模組(1)上固定安裝于T型槽工作臺(3)，所述定位治具(2)鎖固于T型槽工作臺(3)上。
3.根據權利要求1所述的一種金屬制品用拋光治具，其特征在于：所述傳動軸(26)的一端通過軸承安裝于固定板(24)上，且傳動軸(26)均布于固定板(24)上。
4.根據權利要求1所述的一種金屬制品用拋光治具，其特征在于：所述頂板(23)上均布有過孔(29)，所述傳動軸(26)的另一端自過孔(29)向上穿出。
5.根據權利要求4所述的一種金屬制品用拋光治具，其特征在于：所述傳動軸(26)上安裝有氣滑環(210)，且氣滑環(210)位于過孔(29)中。
6.根據權利要求5所述的一種金屬制品用拋光治具，其特征在于：所述氣動卡盤(28)位于頂板(23)上，且氣動卡盤(28)通過氣管與氣滑環(210)相連。
一種金屬制品用拋光治具
技術領域
本實用新型涉及金屬制品加工技術領域，具體為一種金屬制品用拋光治具。
背景技術
目前，人們對于金屬制品的成品要求越來越高，既要求金屬制品能夠滿足使用的要求，同時也需要滿足人們對于外觀審美的要求，而無論是通過壓制還是熔鑄的方法制造，金屬制品的表面都不可避免地會(huì )出現一些參差不齊的瑕疵，部分差別較大的地方會(huì )影響到產品的使用性能，同時也會(huì )影響到成品的美觀程度，故而拋光就成為了金屬制品的制造過程中不可或缺的一步。
現有的金屬制品在拋光時，針對于管件或圓柱件，傳統的固定方式是工人通過手臂進行拿取支撐，并實現后續的拋光，由于手臂長時間懸空，容易出現肌肉酸痛，易影響工人的操作，從而導致金屬制品拋光效率較低的問題。
實用新型內容
本實用新型提供了一種金屬制品用拋光治具，以解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種金屬制品用拋光治具，包括XY滑臺模組與定位治具，所述定位治具鎖固于XY滑臺模組上；
所述定位治具包括底板、豎板、頂板、固定板、伺服電機、傳動軸、同步帶輪及氣動卡盤，所述豎板安裝于底板的兩端，所述頂板安裝于豎板的頂部，所述固定板安裝于底板和頂板之間，所述伺服電機和傳動軸分別安裝于固定板上，所述同步帶輪分別安裝于傳動軸和伺服電機的輸出軸上，所述傳動軸通過同步帶輪配合同步帶與伺服電機的輸出軸傳動連接，所述氣動卡盤安裝于傳動軸頂端。
進一步的，所述XY滑臺模組上固定安裝于T型槽工作臺，所述定位治具鎖固于T型槽工作臺上。
進一步的，所述傳動軸的一端通過軸承安裝于固定板上，且傳動軸均布于固定板上。
進一步的，所述頂板上均布有過孔，所述傳動軸的另一端自過孔向上穿出。
進一步的，所述傳動軸上安裝有氣滑環，且氣滑環位于過孔中。
進一步的，所述氣動卡盤位于頂板上，且氣動卡盤通過氣管與氣滑環相連。
與現有技術相比，本實用新型提供了一種金屬制品用拋光治具，具備以下有益效果：
該金屬制品用拋光治具，通過氣動卡盤夾緊工件，可以保障工件在拋光過程中的固定可靠，利用XY滑臺模組將工件位移至適宜的打磨拋光位上，通過伺服電機帶動傳動軸轉動，從而帶動氣動卡盤上工件旋轉，進而便于對工件進行更大面積的拋光，提高拋光效率和質量，同時采用了多工位加工的方式，可減少加工輔助時間，提高生產效率。
附圖說明
圖2為本實用新型的俯視圖；
圖3為本實用新型的定位治具結構圖。
圖中：1、XY滑臺模組；2、定位治具；21、底板；22、豎板；23、頂板；24、固定板；25、伺服電機；26、傳動軸；27、同步帶輪；28、氣動卡盤；29、過孔；210、氣滑環；3、T型槽工作臺。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創(chuàng )造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
請參閱圖1-圖3，本實用新型公開了一種金屬制品用拋光治具，包括XY滑臺模組1與定位治具2，所述定位治具2鎖固于XY滑臺模組1上，通過氣動卡盤28夾緊工件，可以保障工件在拋光過程中的固定可靠，利用XY滑臺模組1將工件位移至適宜的打磨拋光位上，通過伺服電機25帶動傳動軸26轉動，從而帶動氣動卡盤28上工件旋轉，進而便于對工件進行更大面積的拋光，提高拋光效率和質量，同時采用了多工位加工的方式，可減少加工輔助時間，提高生產效率；
所述定位治具2包括底板21、豎板22、頂板23、固定板24、伺服電機25、傳動軸26、同步帶輪27及氣動卡盤28，所述豎板22安裝于底板21的兩端，所述頂板23安裝于豎板22的頂部，所述固定板24安裝于底板21和頂板23之間，所述伺服電機25和傳動軸26分別安裝于固定板24上，所述同步帶輪27分別安裝于傳動軸26和伺服電機25的輸出軸上，所述傳動軸26通過同步帶輪27配合同步帶與伺服電機25的輸出軸傳動連接，所述氣動卡盤28安裝于傳動軸26頂端。
具體的，所述XY滑臺模組1上固定安裝于T型槽工作臺3，所述定位治具2鎖固于T型槽工作臺3上。
本實施方案中，XY滑臺模組1是由直線模組搭建而成的兩軸滑臺，通過步進電機驅動，可實現二維空間運動，T型槽工作臺3是工業量具的一種，主要用來固定定位治具2。
具體的，所述傳動軸26的一端通過軸承安裝于固定板24上，且傳動軸26均布于固定板24上。
本實施方案中，傳動軸26配合同步帶，在伺服電機25的帶動下轉動，從而使工件旋轉，進而便于對工件進行更大面積的拋光。
具體的，所述頂板23上均布有過孔29，所述傳動軸26的另一端自過孔29向上穿出。
本實施方案中，過孔29為避位結構，以便于傳動軸26和頂板23上的氣動卡盤28相連接。
具體的，所述傳動軸26上安裝有氣滑環210，且氣滑環210位于過孔29中。
本實施方案中，氣滑環210也叫氣液旋轉接頭，是專門針對某些需要360°旋轉導電并同時過氣(真空、壓縮空氣等各種氣體)、過液體(液壓油、冷卻液、水等各種液體)，可用于各種需要混合傳輸氣液電的高科技自動化設備。
具體的，所述氣動卡盤28位于頂板23上，且氣動卡盤28通過氣管與氣滑環210相連。
本實施方案中，氣動卡盤28中叫做氣爪的部件，它是主要的工作部分,氣爪種類非常繁多，從二爪到四爪都有許多，氣爪的動力源是來自氣缸，氣缸用來壓縮空氣，空氣受到擠壓就會(huì )推動活塞，通過空氣的加劇和釋放來完成卡盤的加緊到放開的動作，從而實現對工件的夾緊和松開。
在使用時，通過氣動卡盤28夾緊工件，可以保障工件在拋光過程中的固定可靠，利用XY滑臺模組1將工件位移至適宜的打磨拋光位上，通過伺服電機25帶動傳動軸26轉動，從而帶動氣動卡盤28上工件旋轉，進而便于對工件進行更大面積的拋光，提高拋光效率和質量，同時采用了多工位加工的方式，可減少加工輔助時間，提高生產效率。
綜上所述，該金屬制品用拋光治具，通過氣動卡盤28夾緊工件，可以保障工件在拋光過程中的固定可靠，利用XY滑臺模組1將工件位移至適宜的打磨拋光位上，通過伺服電機25帶動傳動軸26轉動，從而帶動氣動卡盤28上工件旋轉，進而便于對工件進行更大面積的拋光，提高拋光效率和質量，同時采用了多工位加工的方式，可減少加工輔助時間，提高生產效率。
盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
