一種輪轉紙張折頁機的紙張撐開機構
一種輪轉紙張折頁機的紙張撐開機構
【授權公告號：CN220098080U;申請權利人： 煙臺金寶精密印刷設備有限公司;發明設計人：董小蓬; 王偉東; 王立博;】
摘要：
本實用新型涉及一種輪轉紙張折頁機的紙張撐開機構。所要解決的問題是：目前輪轉紙張折頁機尚無紙張撐開機構。其技術方案要點是：C伺服電機同步帶輪連接撐紙驅動同步帶，2個撐紙從動同步帶夾板設置于撐紙從動同步帶連接板兩端與撐紙從動同步帶連接板連接，撐紙從動同步帶連接板連接撐紙前后滑塊座，C滑塊連接C直線導軌，撐紙前后支撐板上對稱設置2個D滑塊，2個D直線導軌，撐紙上板座兩端分別連接D氣缸，D伺服電機同步帶輪連接撐紙上下驅動同步帶，撐紙上下從動同步帶輪連接撐紙滾珠絲杠一端，撐紙上下導向板連接E直線導軌E滑塊連接撐紙上下滑塊座，撐紙上下導向板兩端分別連接F滑塊。應用于把卷筒紙折疊成風琴形狀的自動化生產。
主權項：
1.一種輪轉紙張折頁機的紙張撐開機構，其特征在于： C伺服電機（301）穿過并連接C伺服電機底板（302），C伺服電機底板（302）連接C伺服電機底板支撐軸（303），C伺服電機底板支撐軸（303）連接A墻板（304），C伺服電機（301）的軸端連接C伺服電機同步帶輪（305），C伺服電機同步帶輪（305）連接撐紙驅動同步帶（306），撐紙驅動同步帶（306）連接撐紙驅動同步帶輪（307），撐紙驅動同步帶輪（307）連接撐紙驅動軸（308）一端，撐紙驅動軸（308）分別穿過A墻板（304）和B墻板（309），撐紙驅動軸（308）在A(yíng)墻板（304）和B墻板（309）內側分別設置2個撐紙從動同步帶輪（310），A墻板（304）側的撐紙從動同步帶輪（310）連接撐紙從動同步帶（311），撐紙從動同步帶支撐輪（312）支撐撐紙從動同步帶（311），2個撐紙從動同步帶夾板（313）設置于撐紙從動同步帶連接板（314）兩端與撐紙從動同步帶連接板（314）連接，同時連接撐紙從動同步帶（311），撐紙從動同步帶連接板（314）連接撐紙前后滑塊座（315），撐紙前后滑塊座（315）連接C滑塊（316），C滑塊（316）連接C直線導軌（317），C直線導軌（317）連接A墻板（304），B墻板（309）側撐紙從動同步帶輪（310）與A墻板（304）側的撐紙從動同步帶輪（310）的上述結構相同，A墻板（304）側和B墻板（309）側撐紙前后滑塊座（315）分別連接于撐紙前后支撐板（318）的兩端，撐紙前后支撐板（318）上對稱設置2個D滑塊（319），2個D滑塊（319）連接2個D直線導軌（320），2個D直線導軌（320）分別連接撐紙上板座（321），撐紙上板座（321）連接撐紙上板（322），撐紙上板座（321）兩端分別連接D氣缸（323），D氣缸（323）連接撐紙下板（324），D伺服電機（325）穿過并連接D伺服電機板（326），D伺服電機板（326）連接D伺服電機板支撐軸（327），D伺服電機板支撐軸（327）連接撐紙上下底板（328），D伺服電機（325）的軸端連接D伺服電機同步帶輪（329），D伺服電機同步帶輪（329）連接撐紙上下驅動同步帶（330），撐紙上下驅動同步帶（330）連接撐紙上下從動同步帶輪（331），撐紙上下從動同步帶輪（331）連接撐紙滾珠絲杠（332）一端，撐紙滾珠絲杠（332）穿過撐紙上下底板（328），撐紙滾珠絲杠（332）連接撐紙滾珠絲杠絲母（333），撐紙滾珠絲杠絲母（333）連接撐紙滾珠絲杠絲母座（334），撐紙滾珠絲杠絲母座（334）連接撐紙上下導向板（335），撐紙上下導向板（335）連接E直線導軌（336），E滑塊（337）在E直線導軌（336）上滑動，E滑塊（337）連接撐紙上下滑塊座（338），撐紙上下滑塊座（338）連接上下驅動連板（339），上下驅動連板（339）連接撐紙上板座（321），撐紙上下導向板（335）兩端分別連接F滑塊（340），F滑塊（340）連接F直線導軌（341），F直線導軌（341）連接F直線導軌座（342），F直線導軌座（342）分別連接在F直線導軌底板（343）兩端，F直線導軌底板（343）連接F直線導軌底板座（344），F直線導軌底板座（344）連接撐紙上下底板（328）。
要求：
1.一種輪轉紙張折頁機的紙張撐開機構，其特征在于： C伺服電機（301）穿過并連接C伺服電機底板（302），C伺服電機底板（302）連接C伺服電機底板支撐軸（303），C伺服電機底板支撐軸（303）連接A墻板（304），C伺服電機（301）的軸端連接C伺服電機同步帶輪（305），C伺服電機同步帶輪（305）連接撐紙驅動同步帶（306），撐紙驅動同步帶（306）連接撐紙驅動同步帶輪（307），撐紙驅動同步帶輪（307）連接撐紙驅動軸（308）一端，撐紙驅動軸（308）分別穿過A墻板（304）和B墻板（309），撐紙驅動軸（308）在A(yíng)墻板（304）和B墻板（309）內側分別設置2個撐紙從動同步帶輪（310），A墻板（304）側的撐紙從動同步帶輪（310）連接撐紙從動同步帶（311），撐紙從動同步帶支撐輪（312）支撐撐紙從動同步帶（311），2個撐紙從動同步帶夾板（313）設置于撐紙從動同步帶連接板（314）兩端與撐紙從動同步帶連接板（314）連接，同時連接撐紙從動同步帶（311），撐紙從動同步帶連接板（314）連接撐紙前后滑塊座（315），撐紙前后滑塊座（315）連接C滑塊（316），C滑塊（316）連接C直線導軌（317），C直線導軌（317）連接A墻板（304），B墻板（309）側撐紙從動同步帶輪（310）與A墻板（304）側的撐紙從動同步帶輪（310）的上述結構相同，A墻板（304）側和B墻板（309）側撐紙前后滑塊座（315）分別連接于撐紙前后支撐板（318）的兩端，撐紙前后支撐板（318）上對稱設置2個D滑塊（319），2個D滑塊（319）連接2個D直線導軌（320），2個D直線導軌（320）分別連接撐紙上板座（321），撐紙上板座（321）連接撐紙上板（322），撐紙上板座（321）兩端分別連接D氣缸（323），D氣缸（323）連接撐紙下板（324），D伺服電機（325）穿過并連接D伺服電機板（326），D伺服電機板（326）連接D伺服電機板支撐軸（327），D伺服電機板支撐軸（327）連接撐紙上下底板（328），D伺服電機（325）的軸端連接D伺服電機同步帶輪（329），D伺服電機同步帶輪（329）連接撐紙上下驅動同步帶（330），撐紙上下驅動同步帶（330）連接撐紙上下從動同步帶輪（331），撐紙上下從動同步帶輪（331）連接撐紙滾珠絲杠（332）一端，撐紙滾珠絲杠（332）穿過撐紙上下底板（328），撐紙滾珠絲杠（332）連接撐紙滾珠絲杠絲母（333），撐紙滾珠絲杠絲母（333）連接撐紙滾珠絲杠絲母座（334），撐紙滾珠絲杠絲母座（334）連接撐紙上下導向板（335），撐紙上下導向板（335）連接E直線導軌（336），E滑塊（337）在E直線導軌（336）上滑動，E滑塊（337）連接撐紙上下滑塊座（338），撐紙上下滑塊座（338）連接上下驅動連板（339），上下驅動連板（339）連接撐紙上板座（321），撐紙上下導向板（335）兩端分別連接F滑塊（340），F滑塊（340）連接F直線導軌（341），F直線導軌（341）連接F直線導軌座（342），F直線導軌座（342）分別連接在F直線導軌底板（343）兩端，F直線導軌底板（343）連接F直線導軌底板座（344），F直線導軌底板座（344）連接撐紙上下底板（328）。
一種輪轉紙張折頁機的紙張撐開機構
技術領域
本實用新型涉及紙張加工設備，特別是一種輪轉紙張折頁機的紙張撐開機構。
背景技術
輪轉紙張折頁機是用來把卷筒紙折疊成風琴形狀，現有的輪轉紙張折頁機呈水平方式出紙，需要人工切斷，再人工扶起使紙疊呈豎直狀態，傳送到下一個工位。這樣每到一定數量都需要人工操作一次，頻繁操作，勞動強度大，人工成本高，生產效率低。目前輪轉紙張折頁機尚無紙張切斷、紙張分層、紙張撐開、豎直收紙的功能，無法實現自動化生產。而其中的紙張撐開機構則是實現自動化生產加工的重要組成部分。
實用新型內容
本實用新型的目的就是提出一種輪轉紙張折頁機的紙張分層機構，以解決背景技術存在：現有的輪轉紙張折頁機需要人工頻繁操作，勞動強度大，人工成本高，生產效率低，目前輪轉紙張折頁機尚無紙張撐開機構的問題。解決該技術問題所采用的技術方案是：C伺服電機穿過并連接C伺服電機底板，C伺服電機底板連接C伺服電機底板支撐軸，C伺服電機底板支撐軸連接A墻板，C伺服電機的軸端連接C伺服電機同步帶輪，C伺服電機同步帶輪連接撐紙驅動同步帶，撐紙驅動同步帶連接撐紙驅動同步帶輪，撐紙驅動同步帶輪連接撐紙驅動軸一端，撐紙驅動軸分別穿過A墻板和B墻板，撐紙驅動軸在A(yíng)墻板和B墻板內側分別設置2個撐紙從動同步帶輪，A墻板側的撐紙從動同步帶輪連接撐紙從動同步帶，撐紙從動同步帶支撐輪支撐撐紙從動同步帶，2個撐紙從動同步帶夾板設置于撐紙從動同步帶連接板兩端與撐紙從動同步帶連接板連接，同時連接撐紙從動同步帶，撐紙從動同步帶連接板連接撐紙前后滑塊座，撐紙前后滑塊座連接C滑塊，C滑塊連接C直線導軌，C直線導軌連接A墻板，B墻板側撐紙從動同步帶輪與A墻板側的撐紙從動同步帶輪的上述結構相同，A墻板側和B墻板側撐紙前后滑塊座分別連接于撐紙前后支撐板的兩端，撐紙前后支撐板上對稱設置2個D滑塊，2個D滑塊連接2個D直線導軌，2個D直線導軌分別連接撐紙上板座，撐紙上板座連接撐紙上板，撐紙上板座兩端分別連接D氣缸，D氣缸連接撐紙下板，D伺服電機穿過并連接D伺服電機板，D伺服電機板連接D伺服電機板支撐軸，D伺服電機板支撐軸連接撐紙上下底板，D伺服電機的軸端連接D伺服電機同步帶輪，D伺服電機同步帶輪連接撐紙上下驅動同步帶，撐紙上下驅動同步帶連接撐紙上下從動同步帶輪，撐紙上下從動同步帶輪連接撐紙滾珠絲杠一端，撐紙滾珠絲杠穿過撐紙上下底板，撐紙滾珠絲杠連接撐紙滾珠絲杠絲母，撐紙滾珠絲杠絲母連接撐紙滾珠絲杠絲母座，撐紙滾珠絲杠絲母座連接撐紙上下導向板，撐紙上下導向板連接E直線導軌，E滑塊在E直線導軌上滑動，E滑塊連接撐紙上下滑塊座，撐紙上下滑塊座連接上下驅動連板，上下驅動連板連接撐紙上板座，撐紙上下導向板兩端分別連接F滑塊，F滑塊連接F直線導軌，F直線導軌連接F直線導軌座，F直線導軌座分別連接在F直線導軌底板兩端，F直線導軌底板連接F直線導軌底板座，F直線導軌底板座連接撐紙上下底板。
本實用新型與現有技術比較所具有的有益效果是：由于采用上述技術方案，紙張撐開機構是在機體上設置帶有可以把連續堆疊的紙張撐開的裝置，C伺服電機穿過并連接C伺服電機底板，C伺服電機底板連接C伺服電機底板支撐軸，C伺服電機底板支撐軸連接A墻板，C伺服電機的軸端旋轉帶動C伺服電機同步帶輪，C伺服電機同步帶輪旋轉帶動撐紙驅動同步帶，撐紙驅動同步帶帶動撐紙驅動同步帶輪，撐紙驅動同步帶輪連接撐紙驅動軸一端，從而帶動撐紙驅動軸轉動，撐紙驅動軸分別穿過A墻板和B墻板，撐紙驅動軸在A(yíng)墻板和B墻板內側分別設置2個撐紙從動同步帶輪，從而帶動撐紙從動同步帶輪轉動；A墻板側的撐紙從動同步帶輪連接撐紙從動同步帶，撐紙從動同步帶支撐輪支撐撐紙從動同步帶，2個撐紙從動同步帶夾板設置于撐紙從動同步帶連接板兩端與撐紙從動同步帶連接板連接，同時連接撐紙從動同步帶，同步帶連接板連接撐紙前后滑塊座，撐紙前后滑塊座連接C滑塊，C滑塊在C直線導軌上滑動，C直線導軌連接A墻板，從而帶動撐紙前后滑塊座的橫向運動，在B墻板側撐紙從動同步帶輪與A墻板側的撐紙從動同步帶輪的結構形式相同；A墻板側和B墻板側撐紙前后滑塊座分別連接于撐紙前后支撐板的兩端，撐紙前后支撐板上對稱設置2個D滑塊，2個D滑塊在2個D直線導軌上滑動，2個D直線導軌分別連接撐紙上板座，撐紙上板座連接撐紙上板，撐紙上板座兩端分別連接D氣缸，D氣缸連接撐紙下板，從而帶動撐紙下板的縱向運動，以及撐紙上板和撐紙下板的橫向運動；D伺服電機穿過并連接D伺服電機板，D伺服電機板連接D伺服電機板支撐軸，D伺服電機板支撐軸連接撐紙上下底板，D伺服電機的軸端旋轉帶動D伺服電機同步帶輪，D伺服電機同步帶輪帶動撐紙上下驅動同步帶，撐紙上下驅動同步帶連接撐紙上下從動同步帶輪，撐紙上下從動同步帶輪連接撐紙滾珠絲杠一端，從而帶動滾珠絲杠的轉動，撐紙滾珠絲杠穿過撐紙上下底板，撐紙滾珠絲杠連接撐紙滾珠絲杠絲母，從而帶動撐紙滾珠絲杠絲母的縱向運動，撐紙滾珠絲杠絲母連接撐紙滾珠絲杠絲母座，撐紙滾珠絲杠絲母座連接撐紙上下導向板，撐紙上下導向板連接E直線導軌，E滑塊在E直線導軌上滑動，E滑塊連接撐紙上下滑塊座，撐紙上下滑塊座連接上下驅動連板，上下驅動連板連接撐紙上板座，從而帶動撐紙前后支撐板上的撐紙上板和撐紙下板的橫向運動；撐紙上下導向板兩端分別連接F滑塊，F滑塊連接F直線導軌，F直線導軌連接F直線導軌座，F直線導軌座分別連接在F直線導軌底板兩端，F直線導軌底板連接F直線導軌底板座，F直線導軌底板座連接撐紙上下底板，如上所述完成撐紙上板和撐紙下板的橫向工作位置和等待位置的轉換，以及縱向工作位置和等待位置的轉換，還有撐紙上板和撐紙下板撐開連續紙張給刀片提供切紙的空間等功能，為實現輪轉紙張折頁機自動化生產，提高生產效率，降低人工成本和勞動強度提供了必要機構裝備。
附圖說明
具體實施方式
實施例：參考圖1至圖6，一種輪轉紙張折頁機的紙張撐開機構，其特征在于： C伺服電機301穿過并連接C伺服電機底板302，C伺服電機底板302連接C伺服電機底板支撐軸303，C伺服電機底板支撐軸303連接A墻板304，C伺服電機301的軸端連接C伺服電機同步帶輪305，C伺服電機同步帶輪305連接撐紙驅動同步帶306，撐紙驅動同步帶306連接撐紙驅動同步帶輪307，撐紙驅動同步帶輪307連接撐紙驅動軸308一端，撐紙驅動軸308分別穿過A墻板304和B墻板309，撐紙驅動軸308在A(yíng)墻板304和B墻板309內側分別設置2個撐紙從動同步帶輪310，A墻板304側的撐紙從動同步帶輪310連接撐紙從動同步帶311，撐紙從動同步帶支撐輪312支撐撐紙從動同步帶311，2個撐紙從動同步帶夾板313設置于撐紙從動同步帶連接板314兩端與撐紙從動同步帶連接板314連接，同時連接撐紙從動同步帶311，撐紙從動同步帶連接板314連接撐紙前后滑塊座315，撐紙前后滑塊座315連接C滑塊316，C滑塊316連接C直線導軌317，C直線導軌317連接A墻板304，B墻板309側撐紙從動同步帶輪310與A墻板304側的撐紙從動同步帶輪310的上述結構相同，A墻板304側和B墻板309側撐紙前后滑塊座315分別連接于撐紙前后支撐板318的兩端，撐紙前后支撐板318上對稱設置2個D滑塊319，2個D滑塊319連接2個D直線導軌320，2個D直線導軌320分別連接撐紙上板座321，撐紙上板座321連接撐紙上板322，撐紙上板座321兩端分別連接D氣缸323，D氣缸323連接撐紙下板324，D伺服電機325穿過并連接D伺服電機板326，D伺服電機板326連接D伺服電機板支撐軸327，D伺服電機板支撐軸327連接撐紙上下底板328，D伺服電機325的軸端連接D伺服電機同步帶輪329，D伺服電機同步帶輪329連接撐紙上下驅動同步帶330，撐紙上下驅動同步帶330連接撐紙上下從動同步帶輪331，撐紙上下從動同步帶輪331連接撐紙滾珠絲杠332一端，撐紙滾珠絲杠332穿過撐紙上下底板328，撐紙滾珠絲杠332連接撐紙滾珠絲杠絲母333，撐紙滾珠絲杠絲母333連接撐紙滾珠絲杠絲母座334，撐紙滾珠絲杠絲母座334連接撐紙上下導向板335，撐紙上下導向板335連接E直線導軌336，E滑塊337在E直線導軌336上滑動，E滑塊337連接撐紙上下滑塊座338，撐紙上下滑塊座338連接上下驅動連板339，上下驅動連板339連接撐紙上板座321，撐紙上下導向板335兩端分別連接F滑塊340，F滑塊340連接F直線導軌341，F直線導軌341連接F直線導軌座342，F直線導軌座342分別連接在F直線導軌底板343兩端，F直線導軌底板343連接F直線導軌底板座344，F直線導軌底板座344連接撐紙上下底板328。
【授權公告號：CN220098080U;申請權利人： 煙臺金寶精密印刷設備有限公司;發明設計人：董小蓬; 王偉東; 王立博;】
摘要：
本實用新型涉及一種輪轉紙張折頁機的紙張撐開機構。所要解決的問題是：目前輪轉紙張折頁機尚無紙張撐開機構。其技術方案要點是：C伺服電機同步帶輪連接撐紙驅動同步帶，2個撐紙從動同步帶夾板設置于撐紙從動同步帶連接板兩端與撐紙從動同步帶連接板連接，撐紙從動同步帶連接板連接撐紙前后滑塊座，C滑塊連接C直線導軌，撐紙前后支撐板上對稱設置2個D滑塊，2個D直線導軌，撐紙上板座兩端分別連接D氣缸，D伺服電機同步帶輪連接撐紙上下驅動同步帶，撐紙上下從動同步帶輪連接撐紙滾珠絲杠一端，撐紙上下導向板連接E直線導軌E滑塊連接撐紙上下滑塊座，撐紙上下導向板兩端分別連接F滑塊。應用于把卷筒紙折疊成風琴形狀的自動化生產。
主權項：
1.一種輪轉紙張折頁機的紙張撐開機構，其特征在于： C伺服電機（301）穿過并連接C伺服電機底板（302），C伺服電機底板（302）連接C伺服電機底板支撐軸（303），C伺服電機底板支撐軸（303）連接A墻板（304），C伺服電機（301）的軸端連接C伺服電機同步帶輪（305），C伺服電機同步帶輪（305）連接撐紙驅動同步帶（306），撐紙驅動同步帶（306）連接撐紙驅動同步帶輪（307），撐紙驅動同步帶輪（307）連接撐紙驅動軸（308）一端，撐紙驅動軸（308）分別穿過A墻板（304）和B墻板（309），撐紙驅動軸（308）在A(yíng)墻板（304）和B墻板（309）內側分別設置2個撐紙從動同步帶輪（310），A墻板（304）側的撐紙從動同步帶輪（310）連接撐紙從動同步帶（311），撐紙從動同步帶支撐輪（312）支撐撐紙從動同步帶（311），2個撐紙從動同步帶夾板（313）設置于撐紙從動同步帶連接板（314）兩端與撐紙從動同步帶連接板（314）連接，同時連接撐紙從動同步帶（311），撐紙從動同步帶連接板（314）連接撐紙前后滑塊座（315），撐紙前后滑塊座（315）連接C滑塊（316），C滑塊（316）連接C直線導軌（317），C直線導軌（317）連接A墻板（304），B墻板（309）側撐紙從動同步帶輪（310）與A墻板（304）側的撐紙從動同步帶輪（310）的上述結構相同，A墻板（304）側和B墻板（309）側撐紙前后滑塊座（315）分別連接于撐紙前后支撐板（318）的兩端，撐紙前后支撐板（318）上對稱設置2個D滑塊（319），2個D滑塊（319）連接2個D直線導軌（320），2個D直線導軌（320）分別連接撐紙上板座（321），撐紙上板座（321）連接撐紙上板（322），撐紙上板座（321）兩端分別連接D氣缸（323），D氣缸（323）連接撐紙下板（324），D伺服電機（325）穿過并連接D伺服電機板（326），D伺服電機板（326）連接D伺服電機板支撐軸（327），D伺服電機板支撐軸（327）連接撐紙上下底板（328），D伺服電機（325）的軸端連接D伺服電機同步帶輪（329），D伺服電機同步帶輪（329）連接撐紙上下驅動同步帶（330），撐紙上下驅動同步帶（330）連接撐紙上下從動同步帶輪（331），撐紙上下從動同步帶輪（331）連接撐紙滾珠絲杠（332）一端，撐紙滾珠絲杠（332）穿過撐紙上下底板（328），撐紙滾珠絲杠（332）連接撐紙滾珠絲杠絲母（333），撐紙滾珠絲杠絲母（333）連接撐紙滾珠絲杠絲母座（334），撐紙滾珠絲杠絲母座（334）連接撐紙上下導向板（335），撐紙上下導向板（335）連接E直線導軌（336），E滑塊（337）在E直線導軌（336）上滑動，E滑塊（337）連接撐紙上下滑塊座（338），撐紙上下滑塊座（338）連接上下驅動連板（339），上下驅動連板（339）連接撐紙上板座（321），撐紙上下導向板（335）兩端分別連接F滑塊（340），F滑塊（340）連接F直線導軌（341），F直線導軌（341）連接F直線導軌座（342），F直線導軌座（342）分別連接在F直線導軌底板（343）兩端，F直線導軌底板（343）連接F直線導軌底板座（344），F直線導軌底板座（344）連接撐紙上下底板（328）。
要求：
1.一種輪轉紙張折頁機的紙張撐開機構，其特征在于： C伺服電機（301）穿過并連接C伺服電機底板（302），C伺服電機底板（302）連接C伺服電機底板支撐軸（303），C伺服電機底板支撐軸（303）連接A墻板（304），C伺服電機（301）的軸端連接C伺服電機同步帶輪（305），C伺服電機同步帶輪（305）連接撐紙驅動同步帶（306），撐紙驅動同步帶（306）連接撐紙驅動同步帶輪（307），撐紙驅動同步帶輪（307）連接撐紙驅動軸（308）一端，撐紙驅動軸（308）分別穿過A墻板（304）和B墻板（309），撐紙驅動軸（308）在A(yíng)墻板（304）和B墻板（309）內側分別設置2個撐紙從動同步帶輪（310），A墻板（304）側的撐紙從動同步帶輪（310）連接撐紙從動同步帶（311），撐紙從動同步帶支撐輪（312）支撐撐紙從動同步帶（311），2個撐紙從動同步帶夾板（313）設置于撐紙從動同步帶連接板（314）兩端與撐紙從動同步帶連接板（314）連接，同時連接撐紙從動同步帶（311），撐紙從動同步帶連接板（314）連接撐紙前后滑塊座（315），撐紙前后滑塊座（315）連接C滑塊（316），C滑塊（316）連接C直線導軌（317），C直線導軌（317）連接A墻板（304），B墻板（309）側撐紙從動同步帶輪（310）與A墻板（304）側的撐紙從動同步帶輪（310）的上述結構相同，A墻板（304）側和B墻板（309）側撐紙前后滑塊座（315）分別連接于撐紙前后支撐板（318）的兩端，撐紙前后支撐板（318）上對稱設置2個D滑塊（319），2個D滑塊（319）連接2個D直線導軌（320），2個D直線導軌（320）分別連接撐紙上板座（321），撐紙上板座（321）連接撐紙上板（322），撐紙上板座（321）兩端分別連接D氣缸（323），D氣缸（323）連接撐紙下板（324），D伺服電機（325）穿過并連接D伺服電機板（326），D伺服電機板（326）連接D伺服電機板支撐軸（327），D伺服電機板支撐軸（327）連接撐紙上下底板（328），D伺服電機（325）的軸端連接D伺服電機同步帶輪（329），D伺服電機同步帶輪（329）連接撐紙上下驅動同步帶（330），撐紙上下驅動同步帶（330）連接撐紙上下從動同步帶輪（331），撐紙上下從動同步帶輪（331）連接撐紙滾珠絲杠（332）一端，撐紙滾珠絲杠（332）穿過撐紙上下底板（328），撐紙滾珠絲杠（332）連接撐紙滾珠絲杠絲母（333），撐紙滾珠絲杠絲母（333）連接撐紙滾珠絲杠絲母座（334），撐紙滾珠絲杠絲母座（334）連接撐紙上下導向板（335），撐紙上下導向板（335）連接E直線導軌（336），E滑塊（337）在E直線導軌（336）上滑動，E滑塊（337）連接撐紙上下滑塊座（338），撐紙上下滑塊座（338）連接上下驅動連板（339），上下驅動連板（339）連接撐紙上板座（321），撐紙上下導向板（335）兩端分別連接F滑塊（340），F滑塊（340）連接F直線導軌（341），F直線導軌（341）連接F直線導軌座（342），F直線導軌座（342）分別連接在F直線導軌底板（343）兩端，F直線導軌底板（343）連接F直線導軌底板座（344），F直線導軌底板座（344）連接撐紙上下底板（328）。
一種輪轉紙張折頁機的紙張撐開機構
技術領域
本實用新型涉及紙張加工設備，特別是一種輪轉紙張折頁機的紙張撐開機構。
背景技術
輪轉紙張折頁機是用來把卷筒紙折疊成風琴形狀，現有的輪轉紙張折頁機呈水平方式出紙，需要人工切斷，再人工扶起使紙疊呈豎直狀態，傳送到下一個工位。這樣每到一定數量都需要人工操作一次，頻繁操作，勞動強度大，人工成本高，生產效率低。目前輪轉紙張折頁機尚無紙張切斷、紙張分層、紙張撐開、豎直收紙的功能，無法實現自動化生產。而其中的紙張撐開機構則是實現自動化生產加工的重要組成部分。
實用新型內容
本實用新型的目的就是提出一種輪轉紙張折頁機的紙張分層機構，以解決背景技術存在：現有的輪轉紙張折頁機需要人工頻繁操作，勞動強度大，人工成本高，生產效率低，目前輪轉紙張折頁機尚無紙張撐開機構的問題。解決該技術問題所采用的技術方案是：C伺服電機穿過并連接C伺服電機底板，C伺服電機底板連接C伺服電機底板支撐軸，C伺服電機底板支撐軸連接A墻板，C伺服電機的軸端連接C伺服電機同步帶輪，C伺服電機同步帶輪連接撐紙驅動同步帶，撐紙驅動同步帶連接撐紙驅動同步帶輪，撐紙驅動同步帶輪連接撐紙驅動軸一端，撐紙驅動軸分別穿過A墻板和B墻板，撐紙驅動軸在A(yíng)墻板和B墻板內側分別設置2個撐紙從動同步帶輪，A墻板側的撐紙從動同步帶輪連接撐紙從動同步帶，撐紙從動同步帶支撐輪支撐撐紙從動同步帶，2個撐紙從動同步帶夾板設置于撐紙從動同步帶連接板兩端與撐紙從動同步帶連接板連接，同時連接撐紙從動同步帶，撐紙從動同步帶連接板連接撐紙前后滑塊座，撐紙前后滑塊座連接C滑塊，C滑塊連接C直線導軌，C直線導軌連接A墻板，B墻板側撐紙從動同步帶輪與A墻板側的撐紙從動同步帶輪的上述結構相同，A墻板側和B墻板側撐紙前后滑塊座分別連接于撐紙前后支撐板的兩端，撐紙前后支撐板上對稱設置2個D滑塊，2個D滑塊連接2個D直線導軌，2個D直線導軌分別連接撐紙上板座，撐紙上板座連接撐紙上板，撐紙上板座兩端分別連接D氣缸，D氣缸連接撐紙下板，D伺服電機穿過并連接D伺服電機板，D伺服電機板連接D伺服電機板支撐軸，D伺服電機板支撐軸連接撐紙上下底板，D伺服電機的軸端連接D伺服電機同步帶輪，D伺服電機同步帶輪連接撐紙上下驅動同步帶，撐紙上下驅動同步帶連接撐紙上下從動同步帶輪，撐紙上下從動同步帶輪連接撐紙滾珠絲杠一端，撐紙滾珠絲杠穿過撐紙上下底板，撐紙滾珠絲杠連接撐紙滾珠絲杠絲母，撐紙滾珠絲杠絲母連接撐紙滾珠絲杠絲母座，撐紙滾珠絲杠絲母座連接撐紙上下導向板，撐紙上下導向板連接E直線導軌，E滑塊在E直線導軌上滑動，E滑塊連接撐紙上下滑塊座，撐紙上下滑塊座連接上下驅動連板，上下驅動連板連接撐紙上板座，撐紙上下導向板兩端分別連接F滑塊，F滑塊連接F直線導軌，F直線導軌連接F直線導軌座，F直線導軌座分別連接在F直線導軌底板兩端，F直線導軌底板連接F直線導軌底板座，F直線導軌底板座連接撐紙上下底板。
本實用新型與現有技術比較所具有的有益效果是：由于采用上述技術方案，紙張撐開機構是在機體上設置帶有可以把連續堆疊的紙張撐開的裝置，C伺服電機穿過并連接C伺服電機底板，C伺服電機底板連接C伺服電機底板支撐軸，C伺服電機底板支撐軸連接A墻板，C伺服電機的軸端旋轉帶動C伺服電機同步帶輪，C伺服電機同步帶輪旋轉帶動撐紙驅動同步帶，撐紙驅動同步帶帶動撐紙驅動同步帶輪，撐紙驅動同步帶輪連接撐紙驅動軸一端，從而帶動撐紙驅動軸轉動，撐紙驅動軸分別穿過A墻板和B墻板，撐紙驅動軸在A(yíng)墻板和B墻板內側分別設置2個撐紙從動同步帶輪，從而帶動撐紙從動同步帶輪轉動；A墻板側的撐紙從動同步帶輪連接撐紙從動同步帶，撐紙從動同步帶支撐輪支撐撐紙從動同步帶，2個撐紙從動同步帶夾板設置于撐紙從動同步帶連接板兩端與撐紙從動同步帶連接板連接，同時連接撐紙從動同步帶，同步帶連接板連接撐紙前后滑塊座，撐紙前后滑塊座連接C滑塊，C滑塊在C直線導軌上滑動，C直線導軌連接A墻板，從而帶動撐紙前后滑塊座的橫向運動，在B墻板側撐紙從動同步帶輪與A墻板側的撐紙從動同步帶輪的結構形式相同；A墻板側和B墻板側撐紙前后滑塊座分別連接于撐紙前后支撐板的兩端，撐紙前后支撐板上對稱設置2個D滑塊，2個D滑塊在2個D直線導軌上滑動，2個D直線導軌分別連接撐紙上板座，撐紙上板座連接撐紙上板，撐紙上板座兩端分別連接D氣缸，D氣缸連接撐紙下板，從而帶動撐紙下板的縱向運動，以及撐紙上板和撐紙下板的橫向運動；D伺服電機穿過并連接D伺服電機板，D伺服電機板連接D伺服電機板支撐軸，D伺服電機板支撐軸連接撐紙上下底板，D伺服電機的軸端旋轉帶動D伺服電機同步帶輪，D伺服電機同步帶輪帶動撐紙上下驅動同步帶，撐紙上下驅動同步帶連接撐紙上下從動同步帶輪，撐紙上下從動同步帶輪連接撐紙滾珠絲杠一端，從而帶動滾珠絲杠的轉動，撐紙滾珠絲杠穿過撐紙上下底板，撐紙滾珠絲杠連接撐紙滾珠絲杠絲母，從而帶動撐紙滾珠絲杠絲母的縱向運動，撐紙滾珠絲杠絲母連接撐紙滾珠絲杠絲母座，撐紙滾珠絲杠絲母座連接撐紙上下導向板，撐紙上下導向板連接E直線導軌，E滑塊在E直線導軌上滑動，E滑塊連接撐紙上下滑塊座，撐紙上下滑塊座連接上下驅動連板，上下驅動連板連接撐紙上板座，從而帶動撐紙前后支撐板上的撐紙上板和撐紙下板的橫向運動；撐紙上下導向板兩端分別連接F滑塊，F滑塊連接F直線導軌，F直線導軌連接F直線導軌座，F直線導軌座分別連接在F直線導軌底板兩端，F直線導軌底板連接F直線導軌底板座，F直線導軌底板座連接撐紙上下底板，如上所述完成撐紙上板和撐紙下板的橫向工作位置和等待位置的轉換，以及縱向工作位置和等待位置的轉換，還有撐紙上板和撐紙下板撐開連續紙張給刀片提供切紙的空間等功能，為實現輪轉紙張折頁機自動化生產，提高生產效率，降低人工成本和勞動強度提供了必要機構裝備。
附圖說明
圖1是本實用新型紙張撐開機構的示意圖。

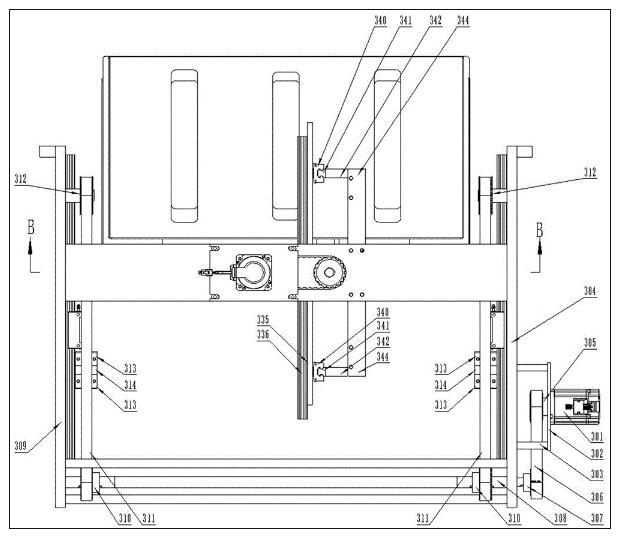

圖2是圖1的俯視圖。

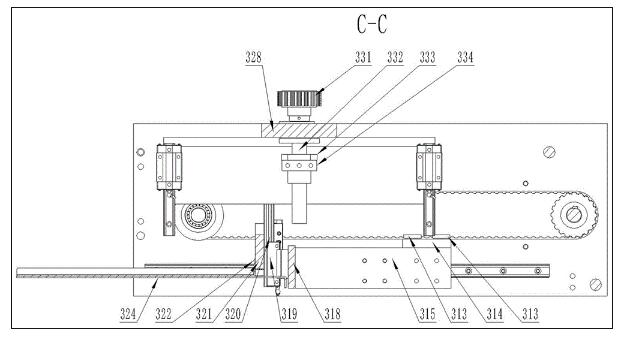

圖3是圖1的C-C剖視圖。

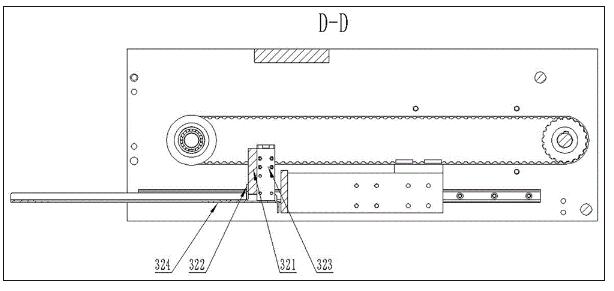

圖4是圖1的D-D剖視圖。

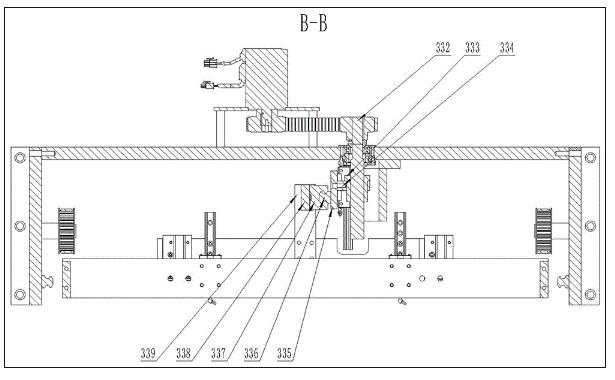

圖5是圖2的B-B剖視圖。

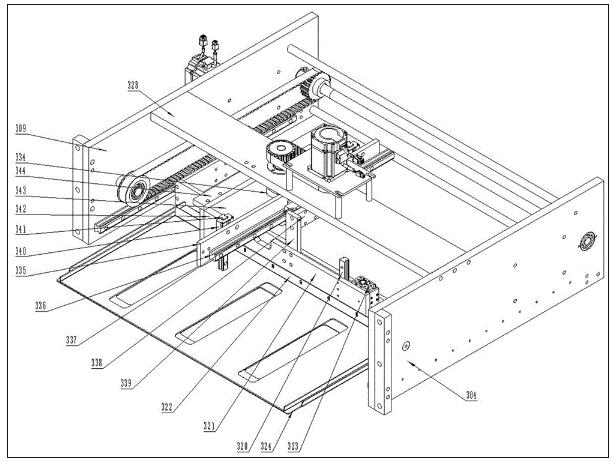

圖6是圖1的軸側圖。
具體實施方式
實施例：參考圖1至圖6，一種輪轉紙張折頁機的紙張撐開機構，其特征在于： C伺服電機301穿過并連接C伺服電機底板302，C伺服電機底板302連接C伺服電機底板支撐軸303，C伺服電機底板支撐軸303連接A墻板304，C伺服電機301的軸端連接C伺服電機同步帶輪305，C伺服電機同步帶輪305連接撐紙驅動同步帶306，撐紙驅動同步帶306連接撐紙驅動同步帶輪307，撐紙驅動同步帶輪307連接撐紙驅動軸308一端，撐紙驅動軸308分別穿過A墻板304和B墻板309，撐紙驅動軸308在A(yíng)墻板304和B墻板309內側分別設置2個撐紙從動同步帶輪310，A墻板304側的撐紙從動同步帶輪310連接撐紙從動同步帶311，撐紙從動同步帶支撐輪312支撐撐紙從動同步帶311，2個撐紙從動同步帶夾板313設置于撐紙從動同步帶連接板314兩端與撐紙從動同步帶連接板314連接，同時連接撐紙從動同步帶311，撐紙從動同步帶連接板314連接撐紙前后滑塊座315，撐紙前后滑塊座315連接C滑塊316，C滑塊316連接C直線導軌317，C直線導軌317連接A墻板304，B墻板309側撐紙從動同步帶輪310與A墻板304側的撐紙從動同步帶輪310的上述結構相同，A墻板304側和B墻板309側撐紙前后滑塊座315分別連接于撐紙前后支撐板318的兩端，撐紙前后支撐板318上對稱設置2個D滑塊319，2個D滑塊319連接2個D直線導軌320，2個D直線導軌320分別連接撐紙上板座321，撐紙上板座321連接撐紙上板322，撐紙上板座321兩端分別連接D氣缸323，D氣缸323連接撐紙下板324，D伺服電機325穿過并連接D伺服電機板326，D伺服電機板326連接D伺服電機板支撐軸327，D伺服電機板支撐軸327連接撐紙上下底板328，D伺服電機325的軸端連接D伺服電機同步帶輪329，D伺服電機同步帶輪329連接撐紙上下驅動同步帶330，撐紙上下驅動同步帶330連接撐紙上下從動同步帶輪331，撐紙上下從動同步帶輪331連接撐紙滾珠絲杠332一端，撐紙滾珠絲杠332穿過撐紙上下底板328，撐紙滾珠絲杠332連接撐紙滾珠絲杠絲母333，撐紙滾珠絲杠絲母333連接撐紙滾珠絲杠絲母座334，撐紙滾珠絲杠絲母座334連接撐紙上下導向板335，撐紙上下導向板335連接E直線導軌336，E滑塊337在E直線導軌336上滑動，E滑塊337連接撐紙上下滑塊座338，撐紙上下滑塊座338連接上下驅動連板339，上下驅動連板339連接撐紙上板座321，撐紙上下導向板335兩端分別連接F滑塊340，F滑塊340連接F直線導軌341，F直線導軌341連接F直線導軌座342，F直線導軌座342分別連接在F直線導軌底板343兩端，F直線導軌底板343連接F直線導軌底板座344，F直線導軌底板座344連接撐紙上下底板328。
