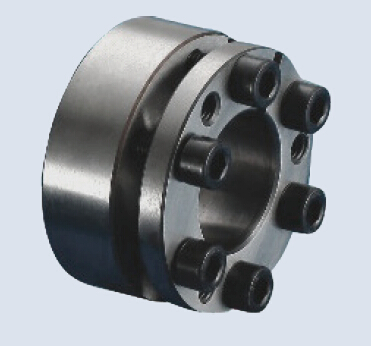

脹緊聯結套

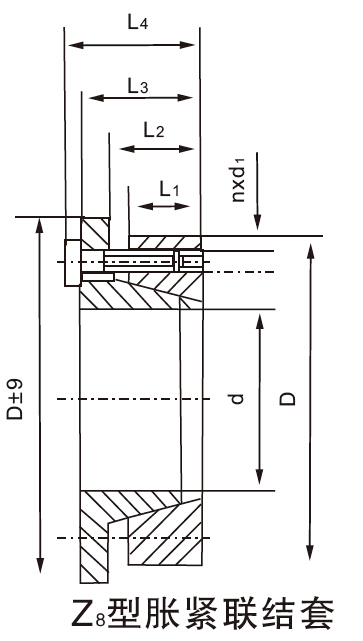

簡單舉例Z8型脹緊聯結套的基本尺寸及參數（JB/T7934-1999)

結構性能:
Z8型脹套適用于軸和軸上零件的聯結,
以傳遞按鈕、軸向力。


標記示例：
內徑d=20mm,
外徑d=47mm的Z8型脹套；
脹套 Z8-20x47
JB/T7934-1999

基本尺寸								額定負荷		脹套與軸結合面上的壓力Pt    N/mm2	螺釘的擰緊力矩M    N*m	重量      kg
d	D	L1	L2	L3	L4	d1	n	軸向力Ft   kN	扭矩Mt    kN*m
mm
20	47	17	22	28	34	M6	5	30	0.29	220	17	0.25
22									0.32	200
24	50								0.37	200		0.27
25							6	36	0.45	215
28	55								0.5	200		0.32
30									0.54	190		0.35
32	60						8	48	0.77	215		0.37
35									0.84	190		0.34
38	65								0.91	195		0.4
40									0.96	190		0.38
45	75	20	25	33	41	M8	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95			28			9	100	3.18	205		0.89
65	95			33					3.25	200		0.83
70	110	24	30	40	50	M10	8	141	5	220	83	1.33
75	115								5.25	200		1.4
80	120								5.6	190		1.48
85	125						9	159	6.75	200		1.55
90	130								7.1	190		1.63
95	135						10	176	8.35	200		1.7
100	145	26	32	44	56	M12	8	205	10.3	210	145	2.6
110	155								11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20	190		4.6
140	190			54	68	M14	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	287	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235								38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15		52.8	160		9.9
220	285	50	56	72	88	M16	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18	16	948	132	150	485	22.9
300	375						18	1059	159	160		24.4
320	405	74	81	101	121	M20	18	1374	220	150	690	36.1
340	425						21	1603	272.5	175		38.4
360	455	86	94	116	138	M22	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495							1995	399	150		61

注：Z8型脹緊聯結套螺釘的機械性能等級為12.9級。
