錐套--錐面緊固聯接襯套的特點：

錐套是一種歐美國家普遍使用的新型機械傳動聯接部件，具有標準化程度高、精度高。結構緊湊。安裝拆卸方便等特點。通過8度外錐面與皮帶輪。鏈輪及其他傳動件內錐面壓緊聯接，使各種傳動件的定心精度大大提高。錐套尺寸為系列標準設計。其內孔鍵槽按ISO標準加工。通用性互換性很好，適用各種場合，當傳動件經過長時間運轉時，內孔及鍵槽就可能發生損壞，如果是使用這種錐套的傳動件，發生這種情況時，只需更換同一規格的錐套就可以恢復使用。因而大大提單傳動件的壽命，降低維修費用節省時間。

適用于中等載荷和重載荷，徑向安裝尺寸小，方便簡潔。表面壓力小，是歐諾個成本低，允許較大粗糙度，鎖緊是，軸轂相對于軸無軸向傳動。

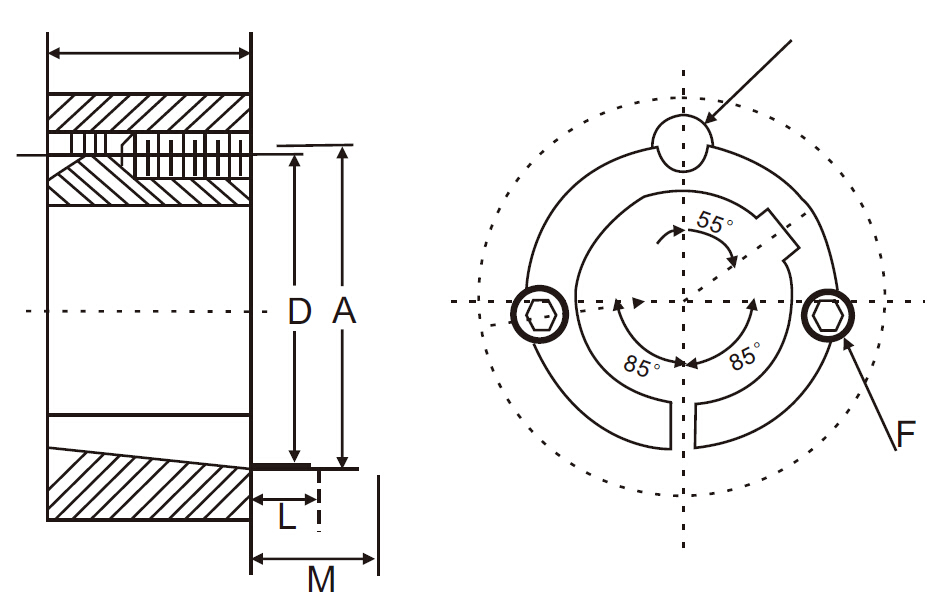

Dimension for 1008 thru 3030 TAPER-LOCK Busings

錐套型號	大端外徑 A	長度 B	邊孔位置直徑 D1	螺孔直徑 d1
1008	35.2	22.3	33.73	M6×12
1108	38.38	22.3	36.92	M6×12
1210	47.62	25.4	44.44	M10×16
1215	47.62	38.1	44.44	M10×16
1310	50.8	25.4	47.63	M10×16
1610	57.15	25.4	52.97	M10×16
1615	57.15	38.1	53.97	M10×16
2012	69.85	31.8	66.68	M12×22
2517	85.73	44.5	82.55	M12×22
2525	85.73	63.5	82.55	M12×22
3020	107.96	50.8	101.6	M16×28
3030	107.96	76.2	101.6	M16×28

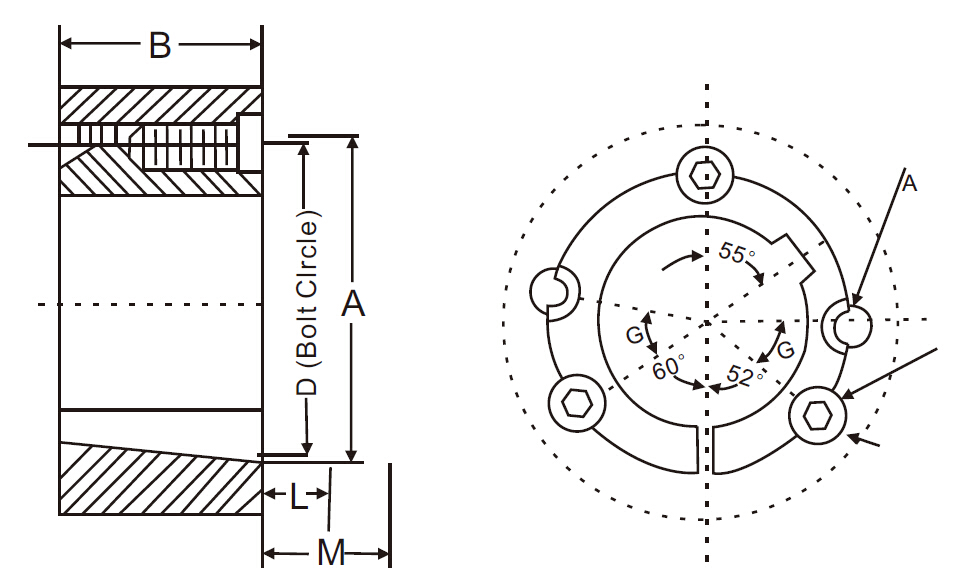

Dimension for 3535 thru 5050 TAPER-LOCK Busings

錐套型號	大端外徑 A	長度 B	邊孔位置直徑 D1	螺孔直徑 d1	G
3535	127	89	122.68	M12×40	40°
4040	146.05	101.6	140.72	M16×45	40°
4545	161.93	114.3	155.7	M20×50	40°
5050	177.8	127	170.69	M20×57	37°

錐套內孔參考規格

錐套型號	錐套內孔規格
1008	10. 11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25.
1108	10. 11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25. 28.
1210 1215	11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32.
1310	14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32. 35.
1610 1615	14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42.
2012 2017	18. 19. 20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50.
2517 2525	20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50. 55. 60.
3020 3030	25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50. 60. 65. 70. 75.
3525 3535	35. 38. 40. 42. 45. 48. 50. 55. 60. 65. 70. 75. 80. 85. 90.
4030 4040	40. 42. 45. 48. 50. 55. 60. 65. 70. 75. 80. 85. 90. 95. 100.
4535 4545	55. 60. 65. 70. 75. 80. 85. 90. 95. 100. 105. 110.
5040 5050	60. 65. 70. 75. 80. 85. 90. 95. 100. 105. 110. 115. 120. 125.
